Topraklama Nedir?
TOPRAKLAMA NEDİR?
Elektrik iletim ve dağıtım hatlarında bulunan cihazlarda meydana gelebilecek elektrik kaçağına karşı alınan hayati önlem almaya topraklama denir.
Topraklama, kaçak elektriğin bir iletkenle toprağa verilmesini sistemdir.
Elektrik tesislerinde topraklama projelerinin planlanması, boyutlandırılması, hesaplanması ve değerlendirilmesi için teorik ve pratik temel bilginin yanı sıra her projede geçerli olan standartlara, yönetmeliklere ve bilgisayar destekli programlara ihtiyacı vardır. Elektrik tesislerinin sağlıklı kurulması, işletilmesi can ve mal güvenliği açısından çok önemlidir.
Topraklama Nasıl Yapılır?
Koruma Topraklaması
Topraklama tesisi can ve mal güvenliğini sağlayarak daha güvenli ve sağlıklı bir yaşam koşulu sağlar. Bir yalıtım hatasında elektrik devresinin aşırı akım koruma aygıtları ile açılmasını sağlamak için gerilim altında olmayan iletken tesis bölümlerinin topraklayıcılara ya da topraklanmış bölümlere doğrudan doğruya bağlanmasıdır.
İşletme Topraklaması
Aktif bölümlerin ve sıfır iletkeninin topraklanmasına işletme topraklaması denir. İşletme topraklaması iki şekilde yapılır. Bunlar:
Dirençsiz işletme topraklaması: topraklama devresine direnç koymadan, doğrudan doğruya yapılan topraklamadır.
Dirençli işletme topraklaması: Omik, endüktif ya da kapasitif bir direnç üzerinden yapılan topraklama olup genellikle OG sistemlerinde uygulanır.
Yıldırıma Karşı Yapılan Topraklama
Yıldırım düşmesi durumunda, işletme gereği gerilim altında bulunan iletkenlere atlamaları geniş ölçüde önlemek ve yıldırım akımını toprağa iletmek için işletme akım devresine ilişkin olmayan iletken bölümlerin topraklanmasıdır.
Fonksiyon Topraklaması
Bir iletişim tesisinin veya bir işletme elemanının istenen fonksiyonu yerine getirmesi amacıyla yapılan topraklamadır. Fonksiyon topraklaması, toprağı dönüş iletkeni olarak kullanan iletişim cihazlarının işletme akımlarını da taşır. Bir tesisin veya bir işletme elemanının istenen fonksiyonu yerine getirebilmesi amacıyla yapılan topraklamadır. Yıldırım etkilerine karşı koruma, raylı sistem topraklaması, zayıf akım cihazlarının topraklaması, telsiz haberleşme sistemleri bu tip topraklamaya en iyi örneklerdir.
Ayrıca statik elektriğe karşı topraklamada yapılmaktadır: Statik Elektrik; elektronların atomlar arasında hareket etmesiyle ortaya çıkan enerji olarak düşünülebilir. Statik elektriğe en büyük örnek olarak yıldırım verilebilir. Kısacası statik elektrik; katının katıya, sıvının katıya veya iki sıvının birbirine sürtünmesi sonucu oluşan, genel olarak bir işe yaramayan ve zaman zaman arklar şeklinde boşalan elektrik enerjisidir. Bu boşalma genel olarak kontrol altına alınamaz ve statik elektrikten faydalanılamaz. Ancak; bu kontrolsüz güç çok önemli bir yangın çıkış sebebidir. Endüstriyel ve ticari işlemlerde, yangın riskinden dolayı statik elektriğin büyük bir önemi vardır. Endüstriyel ve ticari işlemlerde statik elektrik; transport işlerinde, konveyör bantlarında, kaplama işlemlerinde, örtme ve doldurma işlemlerinde, basım ve matbaa işlemlerinde, karıştırma işlemlerinde ve sprey uygulamaları gibi birçok yerde görülmektedir.
Örnek olarak: Statik elektrik binalardaki haberleşme, güç hatları ve elektrik sistemlerine büyük ölçüde zarar verir. Makinelerde bulunan sensörler, ölçme kafaları, yazıcı kafaları gibi elektronik malzemeler elektrostatik yüklenmeden etkilenebilir. Ameliyathanede kullanılan birçok uçucu gaz karışımı, patlayıcı olduğundan burada yapılan hareketler statik elektriğin birikmesine ve sonunda ani elektrik boşalmalarına sebep olmamalıdır.
Topraklama Elemanları Nelerdir?

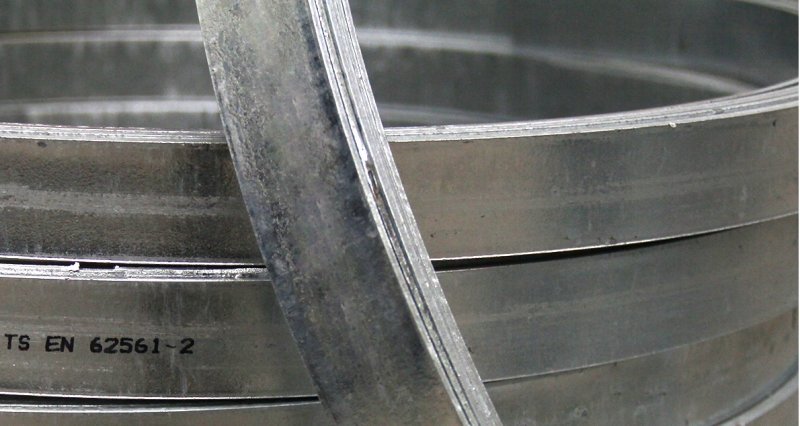

Topraklama Şeridi
Şerit, yuvarlak iletken ya da örgülü iletkenden yapılan ve genellikle derine gömülmeyen topraklayıcılardır. Bunlar, uzunlamasına döşenebileceği gibi yıldız, halka, gözlü topraklayıcı ya da bunların bazılarının bir arada kullanıldığı biçimde düzenlenebilir.
Zemin koşulları elverişli ise, şerit topraklayıcılar genel olarak 0,5 ila 1 m derinliğe gömülmelidir. Bu arada yayılma direncinin üst zemin tabakasının nemine bağlılığı ve donma olasılığı göz önünde bulundurulmalıdır. Şerit topraklayıcıların uzunluğu istenen yayılma direncine göre bulunur.
Çubuk Topraklayıcı
Boru ya da profil çelikten yapılan ve toprağa çakılarak kullanılan topraklayıcılardır. Çubuk topraklayıcılar yere olabildiğince dik olarak çakılmalıdır. İstenen küçük yayılma direncinin sağlanabilmesi için birden çok çubuk topraklayıcının kullanılması gerekiyorsa, bunlar arasındaki açıklık, en az bir topraklayıcı boyunun iki katı olmalıdır. Toprağın üst tabakasının kuruması ve donması gibi nedenlerle paralel bağlı çubuk topraklayıcılar bütün uzunlukları boyunca etkili olmadıklarından, bunlar arasındaki uzaklık bir topraklayıcının etkili boyunun en az iki katı olmalıdır.
Levha Topraklayıcı
Dolu ya da delikli levhalardan yapılan topraklayıcılardır. Bunlar genel olarak diğer topraklayıcılara göre daha derine gömülür. Levha topraklayıcılar zemine dikey olarak gömülmelidir. Bunların boyutları gerekli yayılma direncine göre seçilir. Topraklama tesislerinde genel olarak l m X 0.5 m ile 0,7 x 0,7m lik bakır levhalar kullanılır. Levhanın üst kenarı toprak yüzeyinden en az 1 m aşağıda olmalıdır. Küçük bir yayılma direnci elde etmek için birden çok levha topraklayıcı kullanılması gerektiğinde bunlar arasındaki açıklık en az 3m olmalıdır. Aynı yayılma direncini sağlamak için şerit ve çubuk topraklayıcılar yerine levha topraklayıcı kullanıldığında bunlara oranla daha fazla gereç kullanılması gerekir.
Topraklamada Kullanılan Diğer Malzemeler
Bağlantı klemensleri, pabuç ve diğer yardımcı bağlantı elemanlarından oluşmaktadır, bakır ve galvanizli çelikten yapılmaktadırlar.
