Topraklama Sistemlerinin Tesis Edilmesi

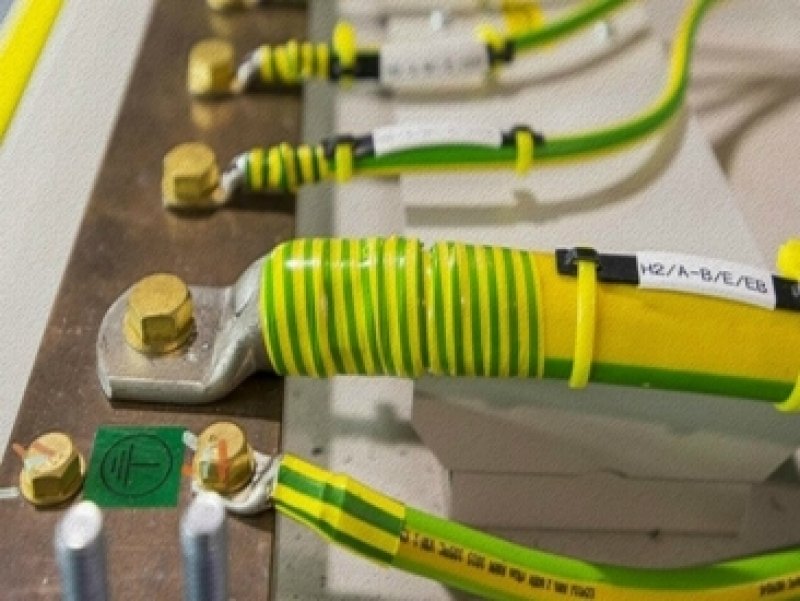

Elektrikli işletme araçlarının, aktif olmayan metal kısımlarının bir iletken üzerinden toprakla irtibatlandırılması için kurulan sisteme topraklama tesisatı denir. Topraklama sistemlerinin tesis edilmesi aşağıdaki 7 aşamada gerçekleştirilir.
1. Toprağın özgül direncinin ölçülmesi
Toprak özgül direnci Wenner metodu kullanılarak 4 adet kazık yardımıyla ölçülür. Kazıklar birbirine eşit aralıklarla ve aynı doğrultuda toprağa çakılır. Toprak megeri ile en dıştaki kazıklarda akım uygulanır. İçteki elektrotlardan gerilim ölçülür. Toprak direnci ölçü aletinden okunur.
2. Topraklama çubuklarının toprağa çakılması
Topraklama çubukları, zeminin kayalık olmadığı durumlarda, dikey elektrot kullanılabilen sahalarda kullanılır. Toprağın nemli tabakalarına ulaşıldığı için düşük topraklama direnci almak mümkün olur.
3. Topraklama iletkeninin çekilmesi ve topraklama çubukları ile irtibatının sağlanması
Topraklama çubuklarının (topraklama elektrotlarının) topraklama iletkeni (topraklama şeridi, çelik örgülü topraklama teli, bakır iletken) ile birleştirilmesi sağlanır.
4. Termokaynak bağlantılarının yapılması
Toprak altı bağlantılarının iletken-iletken veya iletken-elektrot şeklinde farklı tiplerde yapılması mümkündür. Bu bağlantıların mekanik bağlantılara göre daha sağlıklı olması için termokaynak yöntemi tercih edilir.
5. Topraklama direncini düşürücü malzeme kullanılması
Topraklama iletkeni veya elektrotlar ile istenen toprak direncinin sağlanamadığı durumlarda Toprak direnç düşürücü malzeme kullanılır.
6. Topraklama ölçüm rögarlarının yapılması
Topraklama rögarları ilerleyen zamanlarda toprak direncinin ölçülmesi, topraklama elektrotlarının kontrolü amacıyla kullanılmaktadır.
7. Referans çubuklarının çakılması ve topraklama ölçümünün yapılması
Kullanılan ölçüm cihazına göre 2 veya 4 referans çubuğu ile ölçüm yapılır. Referans çubuğa ihtiyaç duymayan ölçüm cihazları da bulunmaktadır. Doğru ölçüm sonucu almak için en az iki farklı noktadan ölçüm yapılmalıdır.
