Galvaniz topraklama şeridi ile temel topraklaması
Galvaniz topraklama şeridi ile temel topraklaması;
Bina temel topraklaması, Topraklama Yönetmeliği'nde yer alan ve yapılarda temel topraklaması ile Eşpotansiyel baranın oluşturularak koruma topraklanmasının uygun değerde topraklama direnci sağlamak üzere, binada gerilimin dengelenmesini ve iyileştirmesini sağlayan bir uygulamadır.
Temel topraklaması, yapı temeli demir donatısı yapıldıktan sonra, temel demir donatısı üzerine veya demir donatıya yandan bağlamak suretiyle yapılır. 30x3,5 mm ebatlı galvanizli çelik topraklama şeridi döşenerek elde edilen bir topraklama şeklidir.

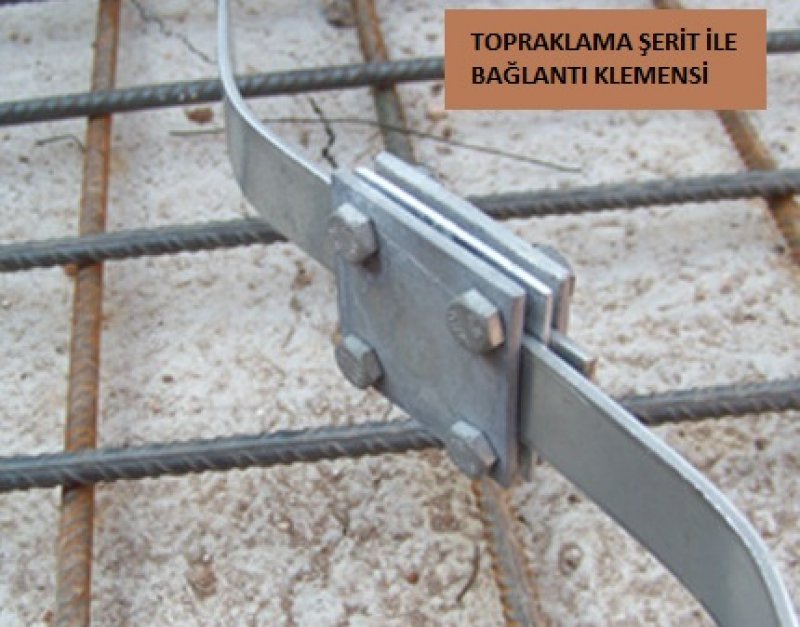

Topraklama şeridi 2 m de bir inşaat temel demir donatısına özel klemenslerle bağlanır. Topraklama şeritlerinden, projeye uygun olarak dışarıya filizler çıkartılır. Filizlerden biri de AG ana dağıtım panosu potansiyel dengeleme barasına bağlanmak üzere çıkarılır. Filizler 1,5- 2m boylarında olmalıdır. Şerit filizlerin uçlarına galvanizli köşebent topraklama elektrotları irtibatlandırılarak arzu edilen düşük değerli topraklama direnci elde edilir. Galvanizli şerit ile yapılan topraklamalarda mutlaka galvanizli köşebent topraklama elektrotu kullanılmalıdır. Farklı malzemelerin kullanılması korozyona sebep olur.
Temel topraklaması ve Potansiyel dengeleme barası (Eş potansiyel bara) oluşturmak suretiyle, can ve mal koruyuculuğu temin edilmiş olur. Bu durumda topraklama direnci ölçüldüğünde uygun değer vermelidir.
Yapılacak uygulama; topraklama projesine, potansiyel dengeleme ve düzenleme kurallarına göre temel betonu dökülmeden önce temel demir donatısı üzerine, ağ şeklinde uygun dirençli topraklama tesisi yapmak ve bunu toprak içinden sürdürüp projesine göre dışarıya çıkarılan şerit filizleri donatı üzerindeki galvanizli şeride özel klemensle sıkıca bağlamak ve dışarı çıkarılmış olan şeritlerin ucuna topraklama elektrotları çakılmalıdır. Temel topraklamasında dışarıya çıkarılmış uçlardan biri Eşpotansiyel baraya bağlanmalıdır. Eş potansiyel bara ile desteklenmiş betonarme demirleri ve iletken kısımlarla irtibatlandırılmış bir temel topraklaması iyi sonuç verir.
Temel topraklaması için Yönetmelikte galvanizli çelik şerit önerilmektedir. Gerçekten de betonarme, demir ile ayni esaslı malzeme olduğundan, korozyon riski taşımaz dolayısıyla en uygun malzemedir. Montaj kolaylığı ve bağlantı ve işçilik maliyetleri bakımından en uygun 50 m boylarında rulo şeklinde üretilmektedir.
Topraklama yapılan sahada Toprak Öz direnci yüksek ise, yani toprak sert veya kayalık saha ise 500-1000 Ohm/m gibi durumlarında, bina temeli etrafında; bir buçuk veya iki metre uzaklıktan bina çevre ringi oluşturulmalı ve bu ring ile temel içindeki ring birleştirilerek topraklama direnci arzu edilen değere düşürülmelidir.
Topraklama sisteminde aynı özellikte malzeme kullanılmalıdır. Bağlantıların sıkı yapılması gerektiği unutulmamalıdır. Topraklama tesisatı tekniğine uygun yapılırsa verimli bir uygulama olur. Temel topraklaması, Bina Temel demir donatılarının topraklama şeridi ile ağ şeklinde donatılması, Panoda veya pano altında Eşpotansiyel bara oluşturulması ve Eş potansiyel baranın ayrıca topraklanması ile sonuçlandırılmalıdır.
Temel topraklaması ve Eş potansiyel bara oluşturulması, Mal ve can güvenliği açısından önem taşıyan bir uygulamadır.
Temel topraklamasında kullanılan galvanizli köşebent topraklama elektrotları :
Galvanizli köşebent topraklama elektrotların imalatında, köşebentler galvanizlemeden önce kesilir sivriltilir temizlenir ve daha sonra sıcak daldırma galvaniz sistemi ile galvaniz kaplaması yapılır. Topraklama elektrotları galvanizli levha yerine tercihen kullanılırlar çünkü elektrotların toprağı kavrama özellikleri çok iyidir ve derine çakılabildiğinden iletkenliği iyidir.
Topraklama İletkeni Bağlantıları :
Topraklama iletkenini, topraklayıcıya, ana topraklama bağlantı ucuna ve herhangi bir metalik kısma bağlamak için uygun bağlantı parçaları kullanılmalıdır. Cıvata bağlantısı yalnız bir cıvata ile yapılırsa, en azından M10 cıvata kullanılmalıdır. Örgülü iletkenlerde ezmeli, sıkıştırmalı ya da vidalı bağlantılar kullanılabilir. Özel aletler kullanılmadan eklerin sökülmesi mümkün olmamalıdır.
